射頻導納料位開關的安裝

（1）水平安裝

為了確保測量的準確性，可以將射頻導納料位開關水平安裝。如果測量誤差允許在幾公分范圍內，建議將設備向下傾斜約20°后安裝，可以避免由于物料在探頭上的堆積而造成的測量誤差（注：纜繩型射頻導納物位開關禁止水平安裝）。對于一些特殊應用場合的安裝，還需要增加防護擋板，儀表才能更可靠工作（見下圖）。


如果被測料位是粗糙或具有很大磨損性的物料，可以選擇凹型防護擋板。這種擋板可讓物料在凹槽內形成一定的堆積，減少物料對擋板的沖擊，從而提高防護擋板的使用壽命。

（2）垂直安裝

垂直安裝時，為了避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，建議安裝在距離容器壁大于500mm處（見圖）。


二、安裝時避免入料口

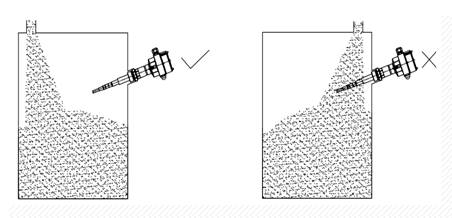

在選擇射頻導納料位開關安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表（見圖）


三、安裝于防潮位置

當儀表安裝在戶外或有潮氣的環境中時，在接入電纜之前，請將電纜線彎曲并朝下引，當遇到下雨或存在冷凝現象的情況時，雨水和冷凝水便會隨之往下流，防止潮氣進入儀表。

四、注意安裝間距

當由于測量需要，料倉內要求安裝多臺儀表時，應保證儀表之間的安裝間距大于500mm，防止儀表之間的探頭相互干擾，導致測量不可靠（見圖）。


五、注意保護極插入深度

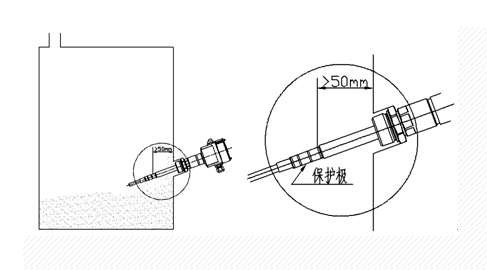

為保證儀表抗粘附的功能，儀表安裝時應保證探頭保護極插入料倉內的尺寸大于50mm（見圖）


無論是從射頻導納料位開關選型還是從射頻導納料位開關的安裝，只要按照規范來操作，就不會出現任何問題。
