旋進漩渦流量計的原理與特點
作者：江蘇華尊自動化儀表有限公司 日期：2021-02-23 05:32:13
原理
沿著軸向的流體進入流量傳感器入口時，在起漩器的作用下，被強制圍繞中心線旋轉，產生漩渦流，漩渦流在文丘利管中旋進，到達收縮段突然節流后，使漩渦流加速，當通過擴散段時，漩渦中心沿一錐形螺旋線進動。此時，由兩個壓電傳感器檢測到的漩渦流進動頻率信號經前置電路放大、濾波、整形后轉換為兩路與流速成正比的脈沖信號，經積算儀中處理電路進行相位的比較和判斷，并剔除外來干擾信號后與溫度、壓力傳感器檢測到的信號一起送入智能流量積算儀進行運算處理，并把流體的體積流量和總量直接顯示于LCD屏上。

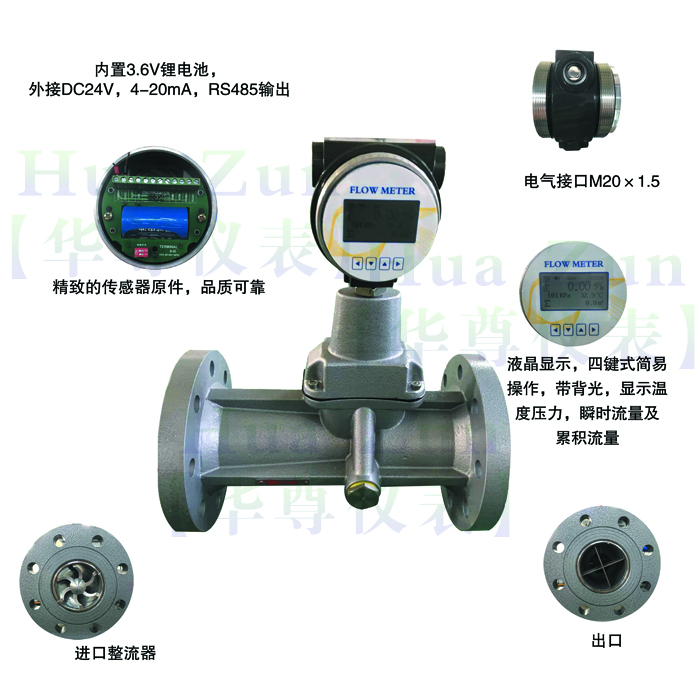

無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合, 使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正； ?
采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；
采用國內領先的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；
采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積 流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
采用EEPROM技術，參數設置方便，可*保存，并可保存*長達一年的歷史數 據； ?
轉換器可輸出頻率脈沖、4～20mA模擬信號，并具有RS485接口，可直接與微機 聯網，傳輸距離可達1.2km；
多物理量參數報警輸出，可由用戶任選其中之一；
流量計表頭可360度旋轉，安裝使用簡單方便；
配合本公司的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸；
壓力、溫度信號為傳感器輸入方式，互換性強；
整機功耗低，可用內電池供電，也可外接電源。
