油罐液位計
油罐液位計
作者：江蘇華尊自動化儀表有限公司 日期：2020-09-18 15:38:28
概述：

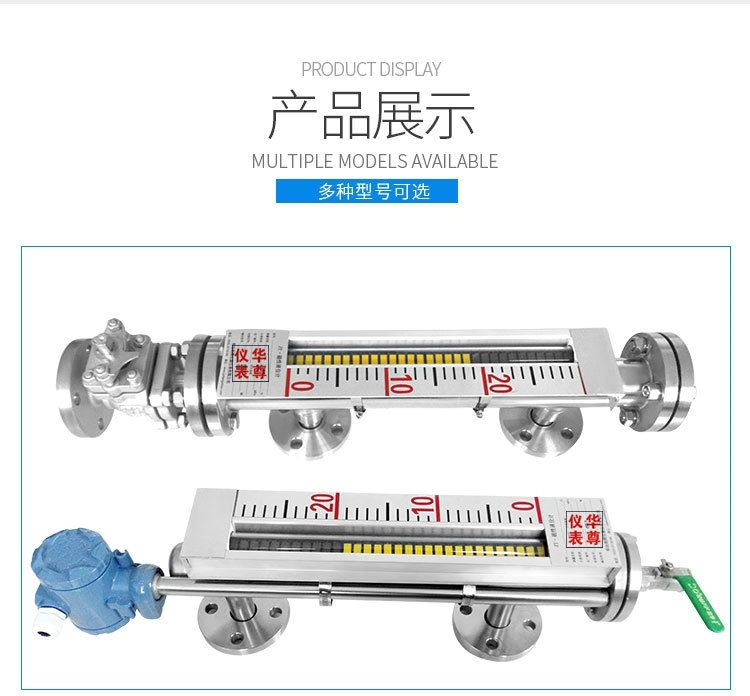

磁翻板液位計是我公司研發人員對國外液位計深入研究開發的先進產品。作為物位儀表的專業生產廠商，我公司努力提高液位測量技術，相對于傳統的液位測量方式，該產品按原化學工業部頒布的磁性液位計標準研制生產，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。具有防爆，防腐，耐高壓，耐高溫等特點。它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。
原理：
磁翻板液位計是利用阿基米德原理(浮力原理)及磁荷同性相斥、異性相吸的特性。當主導管內磁性浮子隨液位升、降時，通過磁耦合驅動指示器內磁翻板翻轉，實現就地觀測和信號遠傳顯示。
１、密封性強，不易滲透，不易泄露
２、耐高溫、高壓能力強——*大耐溫450℃,*大耐壓可達25MPa
３、耐腐蝕能力——采用*新不銹鋼內襯PTFE工藝,使產品防腐能力超強
４、可在低溫場合使用——特殊夾套工藝，零下200度場合也能應付自如
５、信號遠傳能力強——信號輸出可為開關量、模擬量，可帶HART協議
| 適用液體 | 密度 | 0.45～2g/cm3 |
| 粘度 | ≤0.05Pa.s | |
| 測量參數 | 量程 | 300～5600mm |
| 精度 | ±5mm或±10mm | |
| 材質與規格 | 浮筒 | 316材質、Ф51，壁厚根據壓力和溫度 |
| 浮子 | 316L | |
| 翻板 | 全鋁翻板 | |
| 工作環境 | 過程壓力 | 真空～10MPa |
| 過程溫度 | -40℃～350℃ | |
| 環境溫度 | -40℃～80℃ | |
| 信號輸出 | 開關信號 | 磁開關：220VAC 3A，SPDT |
| 連續信號 | 干簧管遠傳變送器：4～20mA | |
| 過程連接 | 連接方式 | 法蘭，尺寸根據客戶要求 |
| 過程材質 | 304、316可根據客戶要求定制 | |
| 端部配件 | 上端排氣 | 可根據要求配置平焊帽、法蘭、旋塞、G½球閥 |
| 下端排污 | 可根據要求配置G½球閥、法蘭、旋塞 | |
| 附加裝置 | 蒸汽夾套 | 根據客戶要求定制 |
| 電加熱 | 根據客戶要求定制 | |
| 保溫/隔熱 | 橡塑棉、石棉、聚酯纖維 | |
| 防霜 | 指示器采用防霜板，應用于溫度小于-5℃場合 | |
| 安全認證 | 防護等級 | IP66/67 |
| 防爆等級 |
隔爆型：Exd IIC T6 （磁開關/干簧管遠傳變送器） 本安型：Exia IIC T6 （磁開關/干簧管遠傳變送器） |
